Задание

1. Выполнить технико-экономическое сравнение вариантов питания цеховых подстанций по магистральной и радиальной схемам. Подстанции двухтрансформаторные, мощность каждого трансформатора составляет 1000 кВА. Распределительная сеть выполнена кабелем марки АСБ-10, проложенным в траншее. Расчетные электрические схемы приведены на рис. 4 и рис. 5. Необходимые значения для технико-экономического сравнения схем приведены в табл. 1.

Таблица 1. Данные расчета двухтрансформаторных подстанций

2. По данным для каждого варианта следует определить потери мощности и напряжения в трехфазном симметричном токопроводе. Рассматривается два вида токопроводов: токопровод с круглым сечением и токопровод, состоящий из двух швеллеров. Сечение токопровода из швеллеров показано на рис. 3. Необходимые параметры для решения задачи приведены в табл. 2.

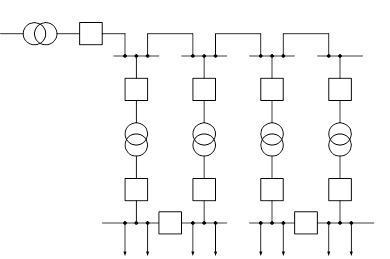

Рис. 1. Двухтрансформаторные подстанции с магистральной схемой

$IMAGE6$

Рис. 2. Радиальная схема питания двухтрансформаторной подстанции

Таблица 2. Расчетные параметры к выбору схем питания подстанций

$IMAGE17$

Рис. 3. Сечение токопровода, состоящее из швеллеров

Введение

Схемы электроснабжения, обеспечивающие питание предприятия на его территории, ввиду большой разветвленности электрической сети и большого количества аппаратов должны обладать в значительно большей степени, чем схемы внешнего снабжения, дешевизной и надежностью одновременно. Это положение обеспечивается тем, что в зависимости от конкретных требований обеспечения приемников и потребителей применяются различные схемы питания.

В настоящее время проводится работа по проектированию новых схем электроснабжения различных электропотребителей. Кроме того проходит расширение уже работающих электрических сетей. Одним из важных показателей при расчете является экономичность выбираемой схемы.

В связи с увеличением мощности и плотности электрических нагрузок появилась необходимость передавать токи 5000 А и более при напряжении 6 – 20 кВ. В этих случаях целесообразно применять специальные мощные шинопроводы (токопроводы). При протекании электрического тока происходят потери электрической энергии. Для расчета параметров электрических сетей необходимо учитывать потери мощности и напряжения в пассивных элементах. Кроме того, электропотребители должны обеспечиваться электроэнергией необходимого качества, поэтому необходимо учитывать то, что отклонение напряжения не должно превышать предельно допустимого.

Данной работе будет рассмотрено технико-экономическое сравнение двух схем электроснабжения, а также определены потери мощности и напряжения в токопроводе швеллерного сечения.

1. Технико-экономическое сравнение различных схем электроснабжения

Схемы внутреннего или внешнего электроснабжения выполняются с учетом особенностей режима работы потребителей, возможностей дальнейшего расширения производства, удобства обслуживания и т.д.

Сравнение радиальной и магистральной схемы питания цеховой подстанции проведем на основе анализа приведенных затрат на сооружение каждой схемы. При определение приведенных затрат будем учитывать только те элементы, которыми эти схемы различаются между собой. Так марка кабеля указана в условии, то для выбора сечения необходимо определить токи нагрузки в нормальном и аварийном режимах, а также при коротком замыкании.

Мощность трансформатора и напряжение заданы по условию, указана загрузка трансформаторов. На основании этих данных легко можно определить ток в нормальном режиме по следующей формуле:

$IMAGE18$, А,                                         (1)

где    $IMAGE19$ кВА – номинальная мощность трансформатора, согласно условию задания;

$IMAGE20$ – коэффициент загрузки трансформатора, согласно табл. 1;

$IMAGE21$ кВ – напряжение, согласно условию задачи.

Для данной марки кабеля аварийный ток можно определить на основании тока в нормальном режиме, с учетом поправочного коэффициента:

$IMAGE22$, А,                                            (2)

где $IMAGE23$ – поправочный коэффициент [1., с. 149].

Зная ток в нормальном режиме, можно определить по экономической плотности тока экономическое сечение кабеля. По [3, табл. 6.1] определяем экономическую плотность тока равную 2,5 $IMAGE24$ так как годовое число используемой нагрузки, согласно условию, равно 4850 часов, значит экономически выгодное сечение кабеля определится из выражения (3), используя результаты, полученные в выражении (2):

$IMAGE25$, $IMAGE26$.                                               (3)

Зная экономически выгодное сечение кабеля, необходимо из стандартного ряда подобрать сечение кабеля, которое удовлетворяло бы заданным параметрам. Но прежде, чем сделать этот выбор необходимо определить сечение кабеля, которое подходило бы по нагреву в режиме короткого замыкания так как данные для расчета уже известны из условия задания (см. табл. 1). Определение сечения по нагреву в режиме короткого замыкания производится по формуле (4):

$IMAGE27$, $IMAGE26$,                          (4)

где $IMAGE29$ – расчетный коэффициент, определяемый ограничением допустимой температуры нагрева жил кабеля [2. табл. 8.1].

В нормальном режиме кабель всегда работает с некоторой недогрузкой, поэтому при выборе кабеля по термической стойкости следует принимать ближайшее меньшее, а не большее стандартное сечение. Из приведенного расчета видно, что по условию нагрева в режиме короткого замыкания сечение кабеля не должно быть меньше значения $IMAGE30$. В тоже время в экономически выгодное сечение кабеля равно 15 $IMAGE26$, поэтому необходимо выбрать кабель марки АСБ-3 $IMAGE32$25. Проверим подходит ли этот кабель. Из справочных данных [3. табл. П. 3.1] находим, что максимальный допустимый ток для данного кабеля равен 90 А. Но с учетом поправочного коэффициента это значение изменится и принимает вид:

$IMAGE33$, А,                                                (5)

где $IMAGE34$ – поправочный коэффициент для определения допустимых токов [3. табл. П. 3–3].

Как видно из выражения (5), имеющийся кабель подходит как в нормальном (1), так и в аварийном режимах (2). Значение 78,3 А значительно превышает ток в нормальном режиме равном 37,5 А и превышает ток в аварийном режиме – 75 А.
